Comment identifier le symbole du chauffe-eau sur un tableau électrique ?

Vous cherchez le symbole du chauffe-eau sur votre tableau électrique, et rien ne saute aux yeux ? C’est normal. Ce petit pictogramme se cache souvent derrière une étiquette usée, un module discret ou une mention abrégée que personne ne vous a expliquée. Cet article explique comment repérer ce symbole en quelques minutes, identifier le bon circuit et comprendre comment s’organise le contacteur jour et nuit de votre ballon. L’objectif : que vous puissiez couper, vérifier ou activer cet appareil sans hésitation, et choisir en toute confiance entre marche automatique et marche forcée.

Ce qu’il faut retenir

• Il n’existe aucun pictogramme normalisé pour le chauffe-eau : l’indication écrite (souvent ECS) reste plus fiable que le symbole seul.
• Le disjoncteur dédié est calibré à 20 ou 32 ampères selon la puissance de l’appareil, jamais partagé avec un autre équipement.
• Sans étiquette lisible, un test de coupure disjoncteur par disjoncteur identifie le bon circuit en quelques minutes.

Quels symboles représentent le chauffe-eau ?

Il n’existe pas de symbole officiel pour représenter le chauffe-eau sur un tableau électrique. Chaque fabricant propose sa propre représentation, ce qui explique pourquoi vous avez parfois du mal à reconnaître le bon module. Généralement, trois formes reviennent le plus souvent : une résistance dessinée en zigzag, une goutte d’eau stylisée, ou un petit ballon avec une flamme ou un éclair à l’intérieur.

Près du pictogramme, vous trouverez très souvent une indication écrite qui facilite l’identification : le sigle ECS, ou simplement le mot complet écrit à la main sur une étiquette collée près du disjoncteur. Sur les installations plus anciennes, ce marquage disparaît parfois avec le temps, ou une autre étiquette le recouvre lors de travaux ultérieurs.

Les grandes marques du secteur, comme Legrand, Schneider ou Hager, n’utilisent pas non plus la même charte graphique. Un tableau équipé de matériel Legrand affichera parfois un symbole différent d’un tableau Schneider, même si la fonction reste identique. C’est pour cette raison que l’indication écrite reste souvent plus fiable que le seul pictogramme pour reconnaître le circuit du chauffe-eau.

Prenez une photo de votre tableau !

Avant toute intervention, photographiez votre tableau électrique dans son ensemble, sans oublier le compteur situé à proximité. Cela vous aide à comparer les étiquettes et à garder une trace utile en cas de besoin, par exemple pour un professionnel ou pour votre assurance habitation.



Si votre tableau électrique ne comporte aucun symbole ni aucune indication claire, ce n’est pas forcément le signe d’un problème sur l’installation. Cela signifie simplement que personne n’a pris le temps d’étiqueter soigneusement le tableau lors de la pose ou d’une rénovation. Dans ce cas, quelques vérifications simples suffisent généralement à retrouver le bon circuit.

Comment identifier le symbole chauffe-eau sur un tableau électrique ?

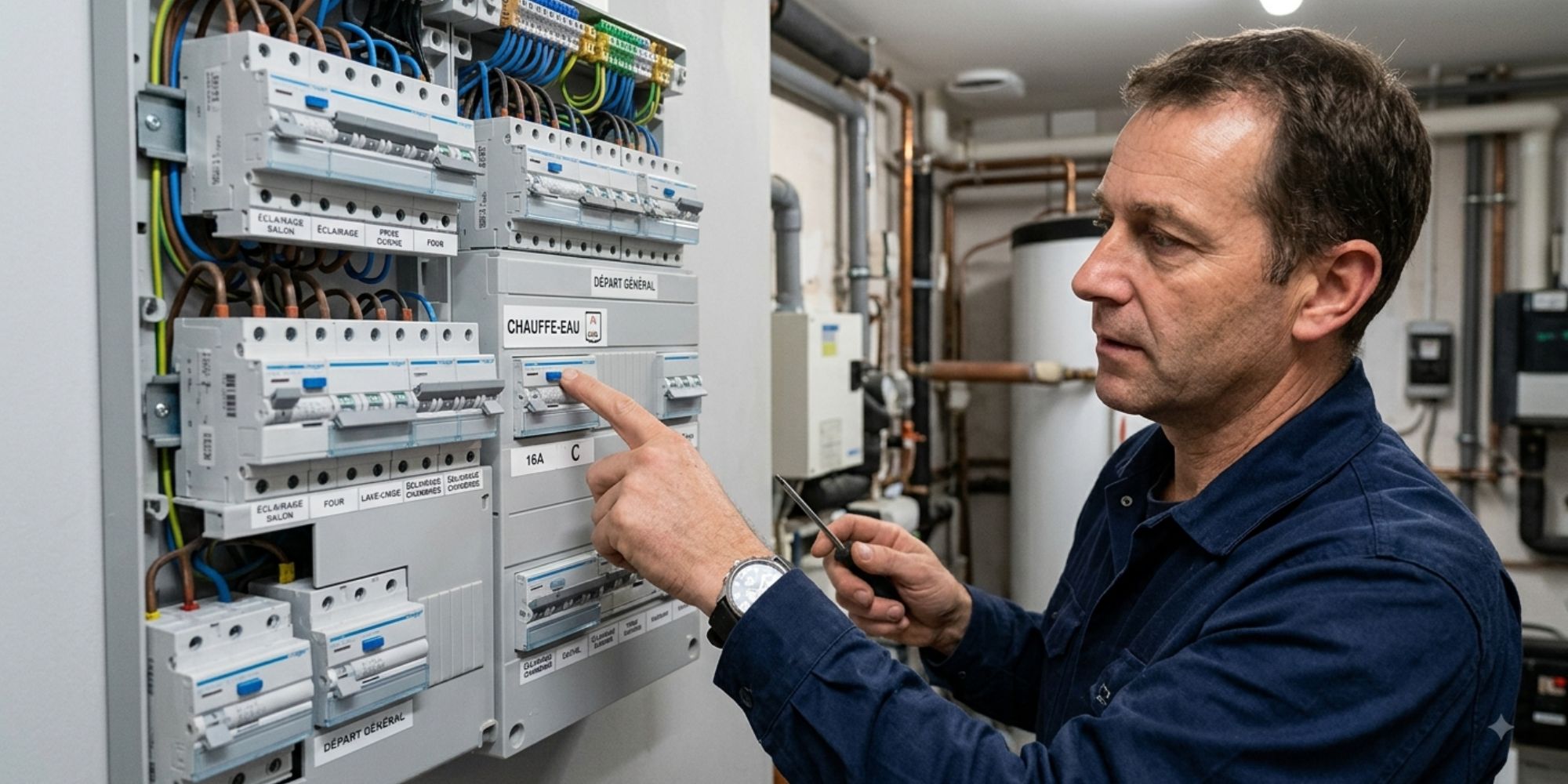

Pour identifier le symbole du chauffe-eau, commencez par ouvrir la porte de votre tableau électrique et observer chaque rangée de disjoncteurs. Le circuit du chauffe-eau se trouve généralement en position isolée, souvent en bout de rangée, car il fonctionne différemment des autres circuits de la maison. Cherchez un module supplémentaire à côté de cette protection : c’est le contacteur jour et nuit, reconnaissable à son petit boîtier noir ou gris, muni d’un bouton à bascule avec les modes « auto » et « forcé ».

Ce contacteur commande le fonctionnement de votre ballon d’eau chaude. En position automatique, le chauffe-eau chauffe pendant les heures creuses et reste à l’arrêt le reste du temps, ce qui réduit la facture par rapport à une chauffe en heure pleine.

Les heures creuses varient selon votre fournisseur et votre zone géographique : la plage exacte figure sur votre contrat, mais elle se situe le plus souvent en fin de nuit. En position marche forcée, vous pouvez chauffer l’eau à tout moment de la journée, même en heure pleine. Cette option est à réserver aux besoins ponctuels, puis à désactiver pour ne pas payer le tarif plein en continu.

Les indications les plus courantes selon les marques :

Prenez aussi le temps de vérifier à quelle heure votre chauffe-eau se met en route : c’est souvent le meilleur indice pour confirmer que vous avez trouvé le bon module. Une mise en chauffe en fin de nuit correspond généralement aux heures creuses. Un appel de courant en pleine journée trahit plutôt une marche forcée activée manuellement. Vous pouvez généralement voir ce détail directement sur votre compteur, qui affiche l’énergie consommée en direct.

Si vous ne parvenez pas à retrouver de correspondance sur ce tableau, vous pouvez aussi observer le comportement du contacteur à différents moments de la journée. Un léger déclic audible tôt le matin ou en pleine nuit signale souvent le passage en mode auto.

Comment repérer le disjoncteur du chauffe-eau ?

Le disjoncteur du chauffe-eau se distingue des autres protections du tableau par son intensité, car le courant qui alimente un ballon d'eau chaude reste plus important que celui d'une simple prise. Un cumulus classique demande généralement un disjoncteur de 20 ampères, et de 32 ampères pour un modèle de plus forte puissance. Un chauffe-eau instantané électrique demande généralement un raccordement triphasé et un calibrage spécifique, à faire valider par un électricien.

Ce circuit doit rester dédié : aucun autre appareil, comme un lave-linge ou une prise de la cuisine, ne doit être raccordé sur la même ligne, et chaque borne doit rester bien serrée pour éviter tout échauffement.

Vérifier la position du disjoncteur

Pour vérifier que vous avez le bon disjoncteur, coupez-le puis attendez quelques minutes avant de tester votre robinet. Si votre disjoncteur différentiel a un bouton de test, actionnez-le une fois par mois pour confirmer qu’il fonctionne toujours. Si l’eau reste froide malgré une chauffe habituelle, vous avez identifié le bon circuit. Cette méthode reste la plus fiable quand aucune étiquette ne permet de trancher.

Ne manipulez jamais un tableau électrique sans précaution

Coupez toujours le disjoncteur général avant toute vérification, et évitez tout contact avec les bornes internes, pour ne pas risquer une erreur de manipulation. En cas de doute sur la fiabilité de votre installation, faites appel à un professionnel plutôt que de prendre un risque inutile.



Un disjoncteur qui saute régulièrement dès que le chauffe-eau se met en marche n'est pas anodin. Les causes les plus courantes :

• Une résistance en fin de vie
• Un défaut d'isolement dans le ballon
• Une fuite au raccord du groupe de sécurité
• Un autre appareil branché par erreur sur la même ligne (lave-linge, prise de cuisine)

Un chauffe-eau qui commence à faire du bruit annonce souvent le même type d'usure. Dans tous les cas, une coupure fréquente mérite une vérification rapide, car elle peut aussi révéler une panne plus sérieuse sur l'appareil.

Votre chauffe-eau saute dès qu’il chauffe ?

Retrouvez les causes les plus courantes d’un chauffe-eau qui fait disjoncter le tableau, et les vérifications à faire avant d’appeler un professionnel.

Lire l’article

Une fois le circuit localisé et son état vérifié, il arrive que la recherche n’aboutisse pas, surtout sur des tableaux anciens ou mal étiquetés, notamment après un déménagement récent ou un achat sans dossier technique.

Que faire si je ne trouve pas le symbole du chauffe-eau sur mon tableau ?

Certains logements, notamment ceux qui n’ont pas connu de rénovation électrique récente, présentent un tableau sans étiquette ni symbole exploitable. Une ancienne fuite d’eau ou des travaux mal finis expliquent parfois cette absence de repère. Cette absence d’indication ne signifie pas que l’installation est dangereuse, mais elle complique clairement l’identification du circuit dédié au chauffe-eau.

Plusieurs solutions existent selon votre situation :

• Consultez la notice d’installation ou le plan électrique du logement, s’il vous a été remis lors de l’achat ou de la location.
• Si vous êtes locataire, demandez au propriétaire ou au syndic s’il a un schéma du tableau électrique.
• Testez chaque disjoncteur en coupant l’alimentation un par un, puis en vérifiant si le ballon chauffe toujours après quelques minutes. Si le test reste incertain, un professionnel peut réaliser un devis et un diagnostic complet : la solution la plus sûre en cas de doute sur l’état général du tableau.

Un chauffe-eau mal identifié complique aussi le suivi de votre consommation. Sans savoir précisément quel disjoncteur alimente le ballon, difficile de comprendre l’origine d’une hausse de facture ou d’un fonctionnement anormal. Un diagnostic professionnel donne généralement un résultat clair en une seule visite, tout en vérifiant que l’ensemble du circuit reste conforme à la norme en vigueur.

Un tableau sans repère clair ne doit pas rester ainsi

Avec 1300 professionnels dans notre réseau et un rappel entre 3 et 20 minutes après réservation, nos experts localisent et étiquettent votre circuit chauffe-eau rapidement, sans risque pour votre installation. Comptez entre 120 et 150 € pour un diagnostic complet.

Je réserve mon intervention

FAQ - Vos questions fréquentes

Trouver le symbole du chauffe-eau sur un tableau électrique demande souvent un peu de patience, mais jamais de prise de risque. Le pictogramme, l’indication écrite et le contacteur jour et nuit suffisent généralement à reconnaître le bon circuit sans se tromper. Si le doute persiste depuis des mois, mieux vaut faire appel à un professionnel : comptez entre 120 et 150 € pour un diagnostic complet.
